10.1.2 Радиатор отопителя
10.1.3. Радиатор отопителя

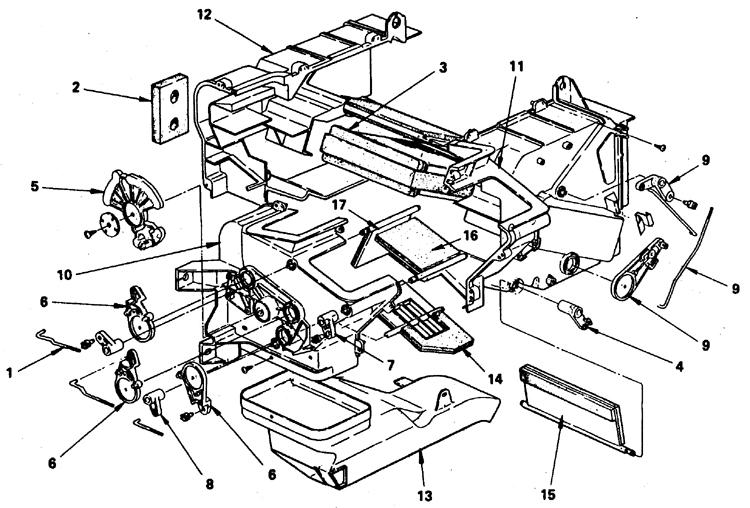

Радиатор отопителя на автомобилях Amigo/ MU/ Jazz и Rodeo/ Passport
1 – тяги и рычаг заслонки усиленного обогрева стекла
2 – пластина и уплотнитель
3 – радиатор
4 – рычаг смесительной заслонки
5 – сектор установки основного режима вентиляции салона
6 – привод
7 – рычаг заслонки вентиляционного канала
8 – рычаг заслонки отопителя |
9 – привод делительной заслонки
10 – левый кожух
11 – правый кожух
12 – задний кожух
13 – воздуховод
14 – заслонка для обогрева ног
15 – заслонка бокового вентиляционного канала
16 – распределительная заслонка
17 – заслонка усиленного обогрева стекла |

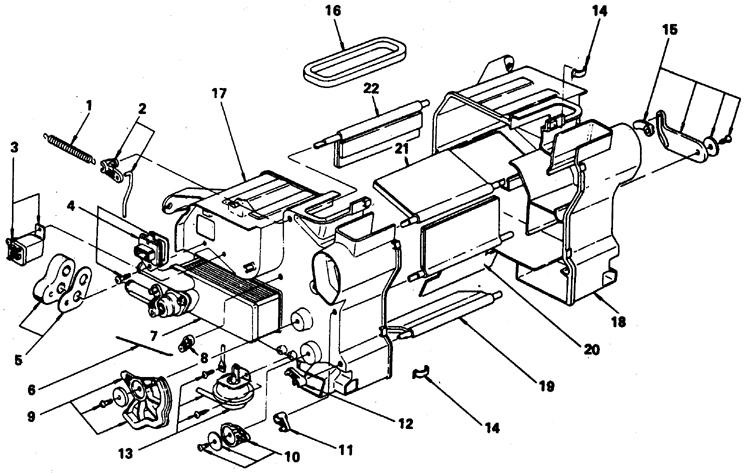

Радиатор отопителя на автомобилях Trooper/ Bighorn
1 – пружина заслонки усиленного обогрева ветрового стекла
2 – тяга и рычаг заслонки усиленного обогрева стекла
3 – реле
4 – резистор кондиционера
5 – пластина и уплотнитель
6 – штанга клапана охлаждающей жидкости
7 – радиатор
8 – рычаг смесительной заслонки
9 – сектор установки основного режима вентиляции салона
10 – привод
11 – рычаг заслонки вентиляционного канала |
12 – рычаг заслонки отопителя
13 – диафрагма обогрева стекла
14 – детали крепления
15 – привод смесительной заслонки
16 – уплотнитель
17 – левый кожух
18 – правый кожух
19 – заслонка для обогрева ног
20 – заслонка бокового вентиляционного канала
21 – смесительная заслонка
22 – заслонка усиленного обогрева стекла |
АВТОМОБИЛИ AMIGO/ MU/ JAZZ, TROOPER/ BIGHORN И RODEO/ PASSPORT
Снятие
Извлечение радиатора отопителя из кожуха
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Отсоедините батарею от массы. |
| 2. Слейте охлаждающую жидкость. |
| 3. Отсоедините от отопителя шланги. Запрещается
тянуть шланги с большим усилием, так как можно повредить радиатор.
Если шланг не поддается снятию, то отрежьте его. |
| 4. Снимите панель приборов. |
| 5. Отсоедините резистор. |
| 6. Для доступа к радиатору сместите воздуховод
или корпус испарителя вправо (если имеется кондиционер). На автомобилях
с кондиционером для этого понадобится разгерметизировать магистраль
хладагента. |
| 7. Снимите кронштейн панели приборов и радиатор
отопителя. |
| 8. Снимите с радиатора воздуховод и распределительный
кожух. |
|
Установка
| ПОРЯДОК ВЫПОЛНЕНИЯ |
| 1. Соберите радиатор с воздуховодом и распределительным
кожухом. |
| 2. Установите радиатор отопителя и кронштейн
панели приборов. |
| 3. Присоедините к радиатору воздуховод или
корпус испарителя (если имеется кондиционер). На автомобилях с кондиционером
соберите и заправьте магистраль хладагента (выполняется в службе автосервиса). |
| 4. Присоедините резистор. |
| 5. Установите панель приборов. |
| 6. Присоедините к отопителю шланги. |
| 7. Залейте охлаждающую жидкость. |
| 8. Соедините батарею с массой, убедитесь в
отсутствии течи. |
|
|
