7.1.3 Верхняя шаровая опора

7.1.3. Верхняя шаровая опора
ОБЩИЕ СВЕДЕНИЯ

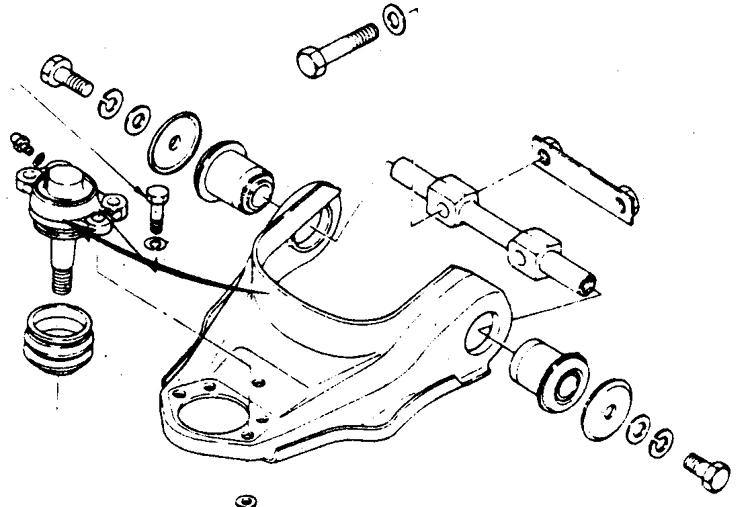

Детали верхней шаровой опоры

Проверка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. С помощью монтировки покачайте переднее колесо в вертикальной плоскости, наблюдая за шаровым шарниром.
2. Если при покачивании колеса люфт в шарнире отсутствует, то шарнир исправен.

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Поднимите автомобиль и установите на подставки.
2. Снимите колесо.
3. Разгрузите торсион.
4. Отверните гайку крепления верхнего шарового шарнира к стойке цапфы.
5. Специальным съемником выпрессуйте верхний шарнир из цапфы.
6. Отверните болты крепления шарнира к верхнему рычагу подвески и снимите шаровый шарнир.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите шаровой шарнир и заверните болты крепления шарнира к верхнему рычагу подвески, затяните болты с моментом 29–35 Н.м.
2. Затяните гайку крепления верхнего шарового шарнира к стойке цапфы с моментом 96–117 Н.м. на автомобилях с формулой 4х2 и с моментом 88–108 Н.м. на автомобилях с формулой 4х4.
3. Отрегулируйте торсион, вращая болты изменения клиренса, и опустите автомобиль.
