7.3.1 Задняя подвеска

7.3. Задняя подвеска

7.3.1. Рессоры задней подвески
ОБЩИЕ СВЕДЕНИЯ

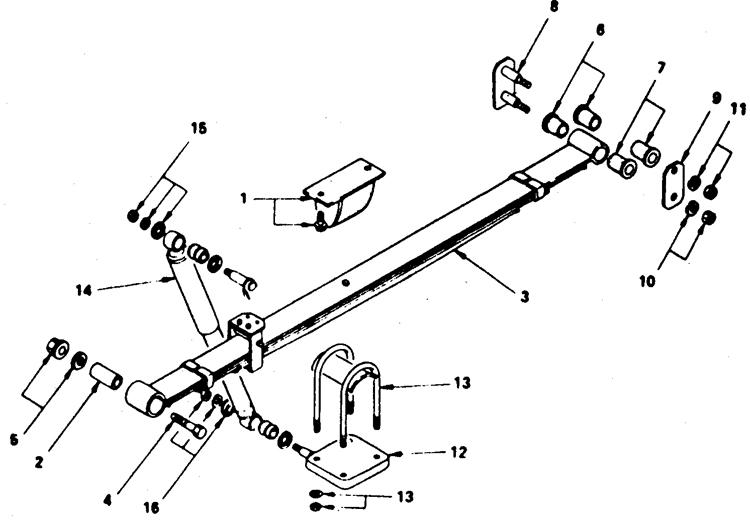

Детали рессоры задней подвески

1 – резиновый бампер
2 – втулка
3 – рессора
4 – ось рессоры с шайбой
5 – гайка и шайба
6 – резиновая втулка
7 – резиновая втулка
8 – серьга 		9 – пластина
10 – гайка и шайба
11 – гайка и шайба
12 – пластина крепления стремянок
13 – стремянка и гайка
14 – амортизатор
15 – гайка и шайба
16 – гайка и шайба

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Вывесите заднюю часть автомобиля.
2. Снимите задние амортизаторы.
3. Снимите хомуты крепления троса привода ручного тормоза.
4. Отверните гайки стремянок, которые крепят рессоры к балке заднего моста.
5. Подставьте подпорки под балку заднего моста и разгрузите рессоры.
6. Отверните гайки осей серьги.
7. Ударами по оправке выбейте заднюю ось серьги и опустите заднюю часть рессоры.
8. Выбейте переднюю ось серьги, снимите рессору, сместив назад.
9. Достаньте ось серьги из заднего кронштейна рессоры и снимите серьгу.
10. Проверьте состояние рессоры, наличие на листах трещин или поломанных листов. При обнаружении поломок или следов сильного усталостного износа рессору замените.
11. Проверьте износ осей серьги, изогнутость самой серьги.
12. Проверьте состояние стремянок.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите серьгу в кронштейн на шасси.
2. Совместите переднюю проушину собранной рессоры с передним кронштейном и вставьте ось.
3. Совместите заднюю проушину рессоры с серьгой и вставьте ось серьги.
4. Наверните гайки на оси рессор, установите стремянки и затяните гайки стремянок с моментом 54 Н.м.
5. Установите амортизаторы.
6. Установите хомуты троса привода ручного тормоза.
7. Уберите подпорки из-под балки заднего моста и опустите автомобиль.
8. Затяните гайки осей рессор с моментом 176 Н.м.
