ОБЩИЕ СВЕДЕНИЯ

Крепежные детали рулевой колонки

1 – панель приборов
2 – гайка панели приборов
3 – рамки с тефлоновой оболочкой
4 – болт

5 – разрезная стопорная шайба
6 – шайба
7 – перегородка кузова

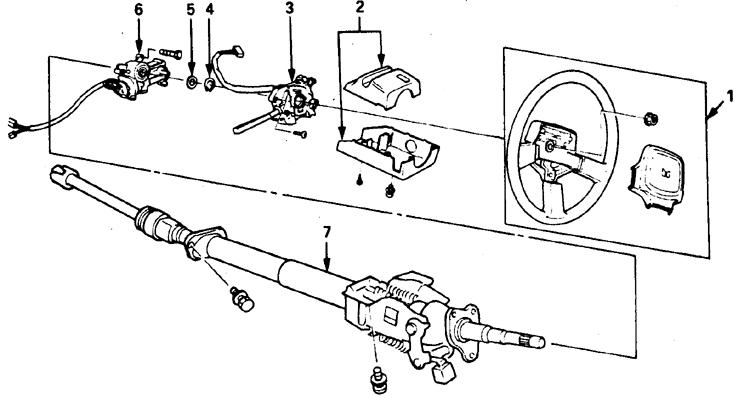

Детали рулевой колонки

1 – рулевое колесо
2 – кожух
3 – комбинированный переключатель
4 – стопорное кольцо

5 – втулка
6 – замок блокировки руля
7 – колонка в сборе

Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Отсоедините батарею от массы.

2. Снимите рулевое колесо и оба кожуха.

3. Отсоедините разъемы проводов.

4. Снимите комбинированный переключатель.

5. Отверните стопорный болт карданного шарнира в нижней части рулевой колонки.

6. Отверните болты фланцевого соединения на перегородке кузова.

7. Снимите рулевую колонку в сборе с рулевым валом.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Установите рулевую колонку.

2. Заверните болты фланцевого соединения на перегородке кузова.

3. Заверните стопорный болт карданного шарнира рулевой колонки.

4. Установите комбинированный переключатель.

5. Присоедините разъемы.

6. Установите рулевое колесо и оба кожуха.

7. Соедините батарею с массой.
