Автомобиль Isuzu Trooper (Исузу Трупер)

9.7.2 Замки дверей

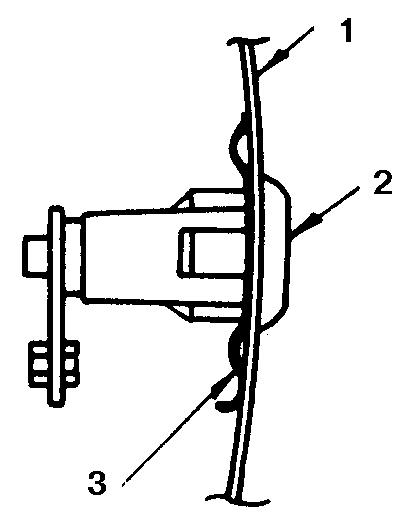

1 – дверь 2 – личинка 3 – скоба

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ

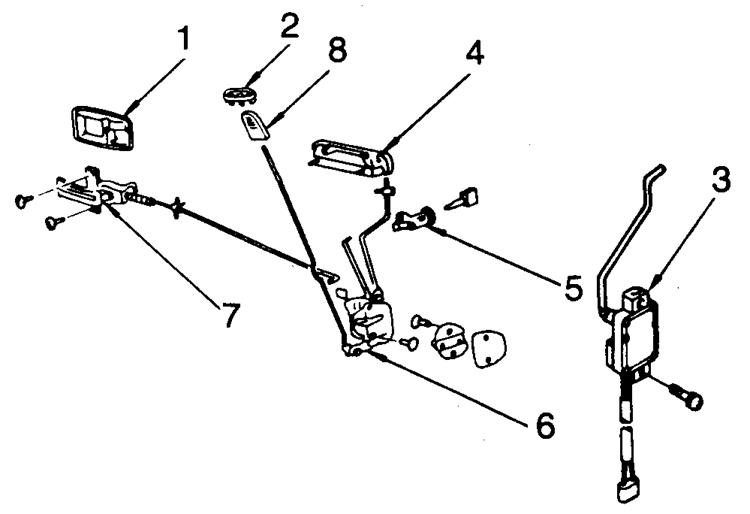

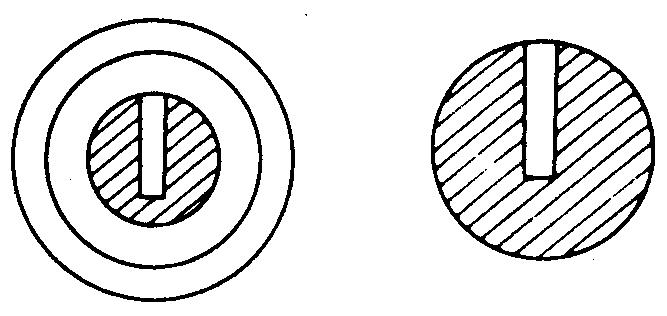

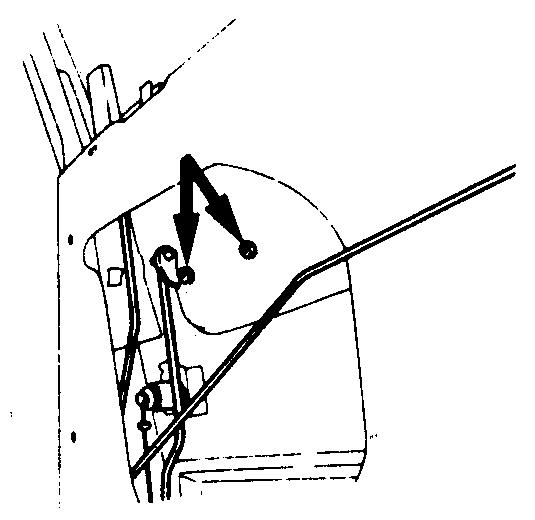

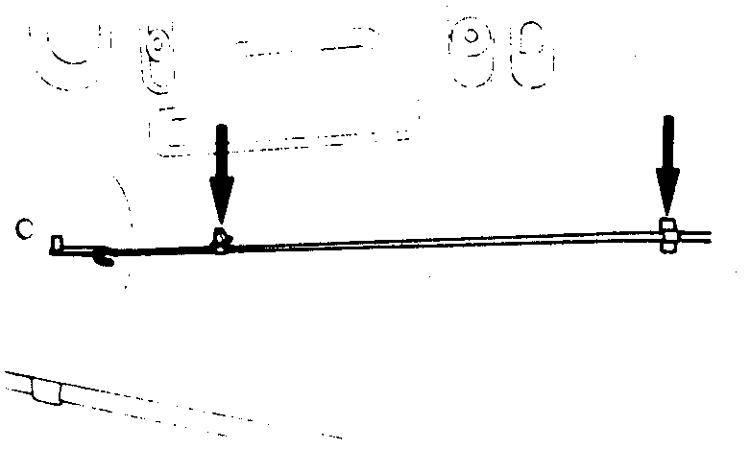

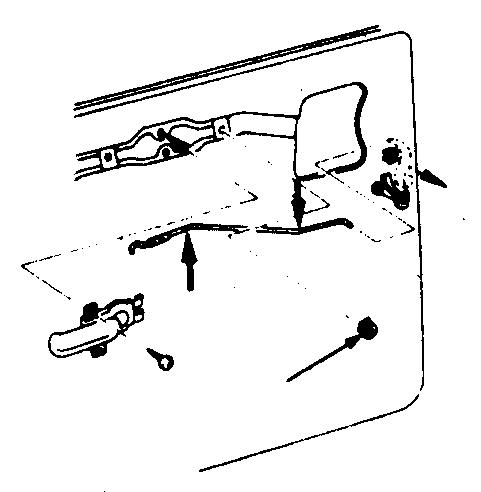

1. Снимите дверную панель (см. подраздел 9.8.1), осторожно достаньте водозащитный экран. 2. Отсоедините скобы тяги дверной рукоятки. 3. Отсоедините и снимите тяги привода замка двери, обратив внимание на их первоначальную установку. 4. Отверните снаружи винты крепления замка и снимите замок. 5. Достаньте стопорное кольцо и извлеките цилиндр замка (личинку). 6. Снимите наружную дверную ручку, для чего отверните изнутри два болта. 7. Снимите внутреннюю дверную ручку, для чего отверните винты крепления ручки. На части автомобилей ручки крепятся заклепками. Высверлите заклепки, подобрав сверло по диаметру. 8. Если двери оборудованы замками с электроприводом, то отсоедините разъем проводов, отверните винты и снимите замок в сборе. 9. Перед установкой смажьте детали. 10. Установите детали в обратном порядке. 11. Отрегулируйте расстояние L так, чтобы зазор L' при запертом положении замка отсутствовал. 12. Отрегулируйте положение тяги привода замка от внутренней ручки так, чтобы ручка была параллельна дверной панели. 13. Установите личинку в правильное положение (слева – верх, справа – низ). 14. Если в механизме привода замка предусмотрена тяга с регулируемой длиной, то отрегулируйте тягу так, чтобы в положении запирания свободный ход тяги отсутствовал. 15. Затяните винты (указаны стрелками) крепления замка и наружной дверной ручки с моментом 10 Н.м.
