9.7.3 Стекло и стеклоподъемник

9.8.3. Стекло и стеклоподъемник
ОБЩИЕ СВЕДЕНИЯ

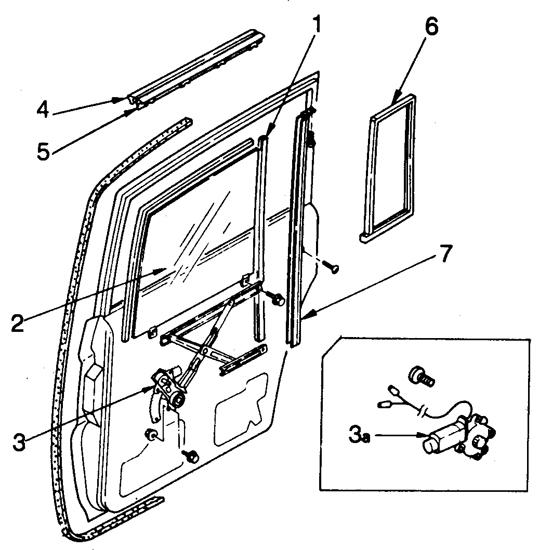

Переднее стекло и регулятор стеклоподъемника автомобиля Trooper/ Bighorn

1 – желоб направляющей стеклоподъемника
2 – стекло
3 – рукоятка регулятора стеклоподъемника
3а – регулятор стеклоподъемника с электроприводом 		4 – наружный уплотнитель
5 – внутреннмй уплотнитель
6 – неподвижное стекло в сборе
7 – переплет подвижной секции

Заднее стекло и регулятор стеклоподъемника автомобиля Trooper/ Bighorn

1 – желоб направляющей
стеклоподъемника
2 – уплотнитель
3 – форточка
4 – внутренний уплотнитель
5 – наружный уплотнитель
6 – стекло 		7 – регулятор стеклоподъемника
7а – регулятор стеклоподъемника с электроприводом
8 – рукоятка регулятора стеклоподъемника
8а – переключатель стеклоподъемника

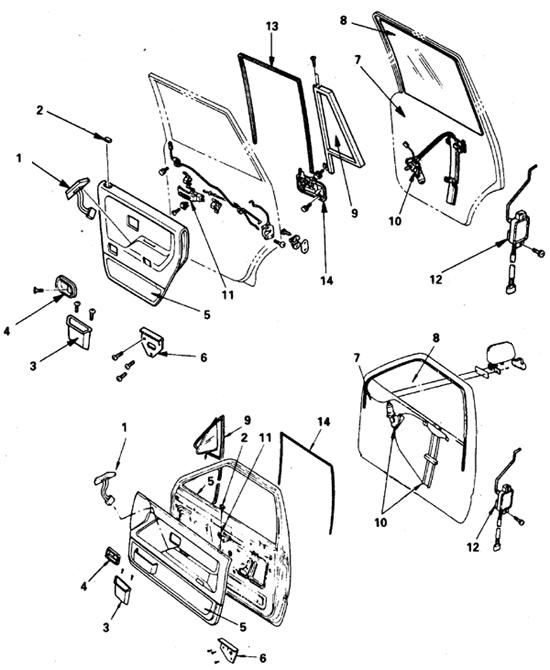

Регулятор задних и передних стеклоподъемников автомобиля Rodeo/ Passport

1 – переключатель стеклоподъемника
2 – оправа кнопки
3 – контейнер для мусора
4 – накладка
5 – декоративная панель
6 – кронштейн
7 – водозащитный экран
8 – стекло 		9 – форточка
10 – регулятор стеклоподъемника с электроприводом
11 – внутренняя ручка
12 – дверной замок с электроприводом
13 – желоб направляющей стеклоподъемника
14 – наружная ручка
Предупреждение

Электродвигатели стеклоподъемников автомобилей Isuzu встроены в единый блок регулятора бокового стекла.

Процедуры снятия и замены аналогичны этим же процедурам для ручного привода стекол. Манипуляции с внутренней дверной ручкой применимы для выключателей стеклоподъемника.

Снятие и установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед началом работ надо отсоединить провода от регулятора.
Автомобили Amigo/ MU/ Jazz
2. Снимите панель двери и водозащитный экран.
3. Подденьте и достаньте линейные уплотнители стекол.
4. Отверните винты крепления нижнего желоба к регулятору двери и наклонив, достаньте стекло.
5. Отверните винты крепления регулятора и достаньте регулятор через проем в каркасе двери.
6. Установка выполняется в обратном порядке.
7. Установите стекло и убедитесь в правильности положения нижнего желоба.
8. Установите линейные уплотнители стекол так, чтобы срез был обращен внутрь.
Автомобили Trooper/ Bighorn и Rodeo/ Passport
9. Снимите панель двери и водозащитный экран.
10. Подденьте и достаньте линейные уплотнители стекол.
11. Отверните винты поворотной форточки и снимите форточку, потянув вверх.
12. Отверните винты нижнего желоба и снимите стекло двери.
13. Отверните винты крепления регулятора и достаньте регулятор через проем в каркасе двери.
14. Установка выполняется в обратном порядке.
