10.5.1 Приборы и переключатели

10.5. Приборы и переключатели

10.5.1. Щиток приборов
ОБЩИЕ СВЕДЕНИЯ

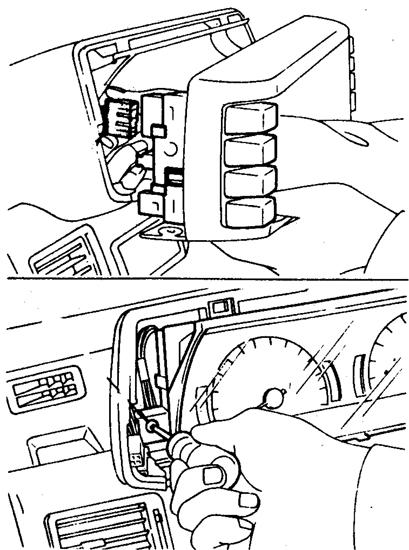

Щиток приборов Trooper/ Bighorn

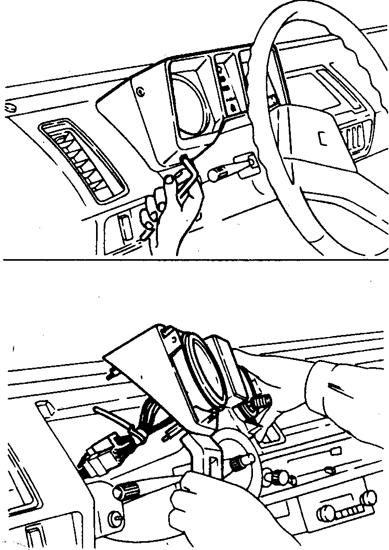

Щиток приборов Amigo/ MU/ Jazz, Rodeo/ Passport


Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Опустите рулевое колесо в нижнее положение (если такая конструкция предусмотрена).
3. Отверните винты крепления щитка приборов, потяните щиток на себя и отсоедините разъем от переключателя наружного освещения.
4. Отсоедините от переключателя разъемы стеклоочистителя и стеклоомывателя.
5. Достаньте щиток приборов из передней панели.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите щиток.
2. Присоедините разъемы стеклоочистителя и стеклоомывателя.
3. Присоедините разъем к переключателю наружного освещения.
4. Соедините батарею с массой, проверьте работу приборов.

Проверка

АВТОМОБИЛИ AMIGO/ MU/ JAZZ, RODEO/ PASSPORT ПОЗДНЕГО ВЫПУСКА

ПОРЯДОК ВЫПОЛНЕНИЯ
Снимите щиток приборов и проверьте сопротивление между указанными выводами. Между выводами IGN и GROUND сопротивление должно быть 110 Ом на автомобилях без тахометра и 213 Ом с тахометром. Между выводами UNIT и IGN сопротивление должно быть 25 Ом на автомобилях без тахометра и 83 Ом с тахометром. Сопротивление между выводами UNIT и GROUND 135 Ом (без тахометра) или 130 Ом (с тахометром).

АВТОМОБИЛИ TROOPER/ BIGHORN

ПОРЯДОК ВЫПОЛНЕНИЯ
Проверьте сопротивление между выводами указателя топлива, которое должно быть 25 Ом.
