10.5.9 Выключатель света фар

10.5.9. Выключатель света фар
ОБЩИЕ СВЕДЕНИЯ

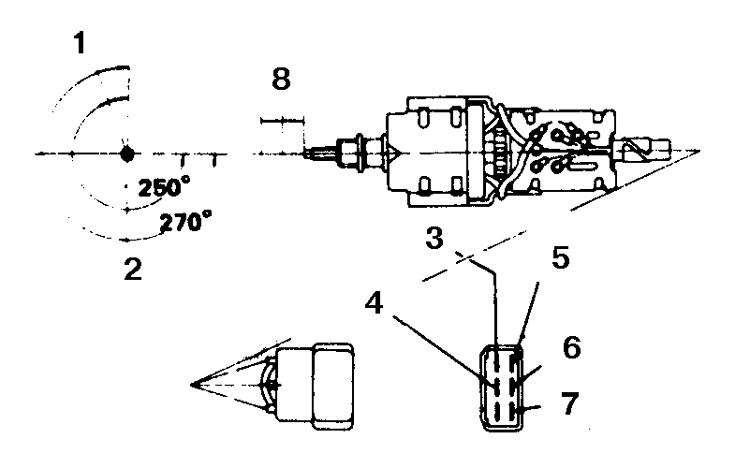

Выключатель света фар на автомобилях Trooper/ Bighorn
1 – тусклый свет (максимальное сопротивление)
2 – яркий свет (минимальное сопротивление)
3 – блок предохранителей (провод зелено-белый, 0,85 мм2)
4 – термобиметаллический размыкатель (провод красный, 1,25 мм2)		 5 – лампы габаритных фонарей, боковых повторителей поворота (провод зелено-красный, 0,85 мм2)
6 – переключатель регулятора яркости (провод красно-белый, 1,25 мм2)
7 – лампы щитка прибров (провод зелено-красный, 0,85 мм2)
8 – положения выключателя, положение "выключено"

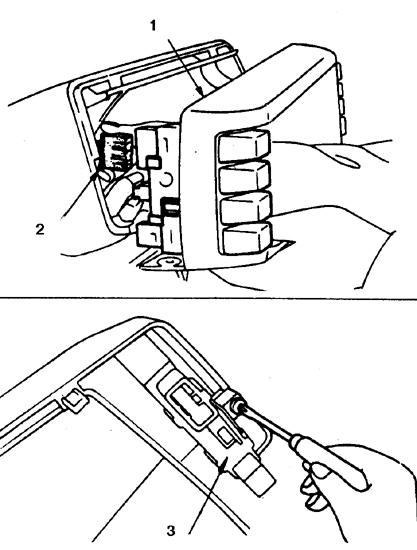

Выключатель света фар на автомобилях Amigo/ MU/ Jazz и Rodeo/ Passport
1 – щиток приборов

2 – разъем

3 – выключатель

Cнятие и установка

АВТОМОБИЛИ AMIGO/ MU/ JAZZ И RODEO/ PASSPORT

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите щиток приборов.
3. Отверните винты и снимите выключатель.
4. Установка выполняется в обратном порядке.
