10.5.13 Приборы световой сигнализации

10.5.13. Приборы световой сигнализации
ОБЩИЕ СВЕДЕНИЯ

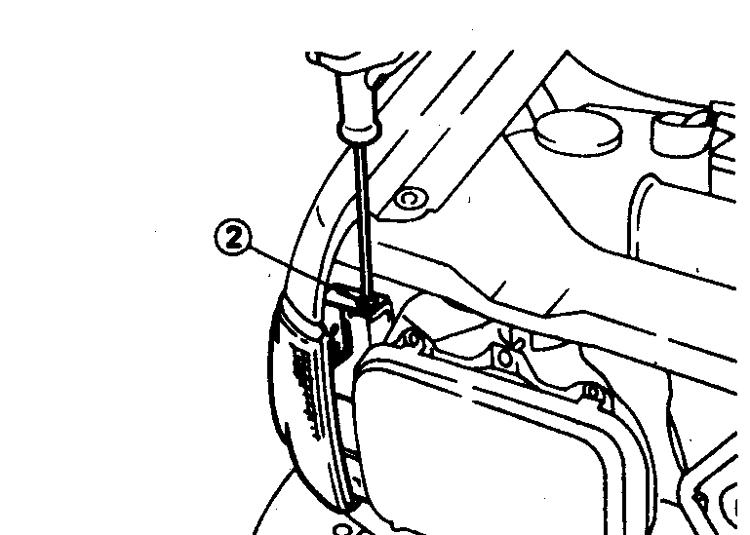

Указатель поворота и стояночный фонарь

1 – передняя комбинация ламп

2 – разъем

Снятие лампы бокового повторителя поворота

1 – передняя комбинация ламп

2 – разъем

Снятие лампы повторителя поворота при угловом монтаже

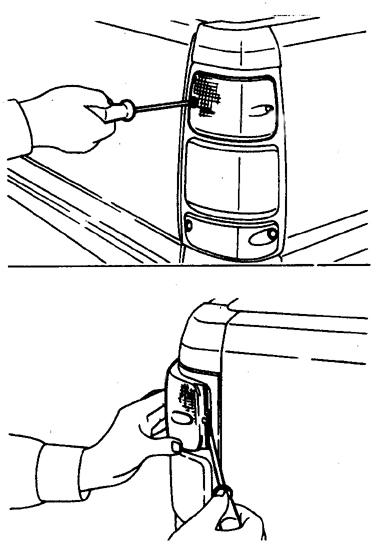

Разборка заднего фонаря


Снятие и установка

ПЕРЕДНИЙ УКАЗАТЕЛЬ ПОВОРОТА И СТОЯНОЧНЫЙ ФОНАРЬ

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Отверните винты крепления плафона рассеивателя.
3. Достаньте фонарь в сборе из бампера, достаньте лампу.
4. Установите лампу и фонарь.
5. Соедините батарею с массой, проверьте работу фонаря.

ПОВТОРИТЕЛИ СИГНАЛОВ ПОВОРОТА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Отверните винты и снимите плафон. Поверните держатель лампы, достаньте из плафона и достаньте лампу.
3. Соберите фонарь в обратном порядке.

ЗАДНИЙ БЛОК СТОЯНОЧНОГО ФОНАРЯ, СИГНАЛА ТОРМОЖЕНИЯ И УКАЗАТЕЛЯ ПОВОРОТА

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Отверните винты, снимите плафон и достаньте лампу.
3. Со стороны багажного отсека снимите декоративную панель и достаньте лампы из держателей.
4. Соберите фонарь в обратном порядке.
