10.5.3 Указатель уровня топлива

10.5.3. Указатель уровня топлива
ОБЩИЕ СВЕДЕНИЯ

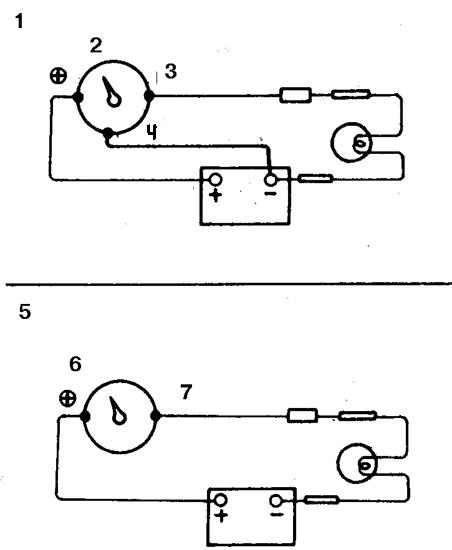

Проверка указателя уровня топлива на автомобилях Amigo/ MU/ Jazz и Rodeo/ Passport

1 – с тахометром

2 – вывод IGN

3 – вывод UNIT

4 – вывод GROUND

5 – без тахометра

6 – вывод IGN

7 – вывод UNIT

Проверка указателя уровня топлива на автомобилях Trooper/ Bighorn



Снятие

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоедините батарею от массы.
2. Снимите щиток приборов.
3. Отверните винты крепления (или отсоедините защелки). Не повредите при этом корпус щитка приборов.
4. Достаньте указатель уровня топлива из корпуса щитка приборов.

Установка

ПОРЯДОК ВЫПОЛНЕНИЯ
1. Установите указатель в корпус щитка приборов.
2. Установите крышку на корпус щитка приборов, заверните винты (если предусмотрены).
3. Установите щиток приборов.
4. Соедините батарею с массой, проверьте работу приборов.
